Toroid Akım Trafosu Nedir?

Toroid akım trafosu, elektrik sistemlerinde kaçak akım veya dengesiz akım farklarını algılamak amacıyla kullanılan özel bir akım trafosu türüdür. Bu trafolar, genellikle dairesel (halka) formda olup, faz ve nötr iletkenlerin tamamı içinden geçirilerek ölçüm yapılır.

Klasik akım trafoları sadece akım ölçümü yaparken, toroid trafolar fark akımını (rezidüel akım) ölçer. Bu sayede sistemde izolasyon hatası, toprak kaçağı veya dengesiz yük gibi durumlar hızlı şekilde tespit edilir.

Toroid akım trafoları, kaçak akım röleleri (RCD / RCCB) ile birlikte çalışarak hem insan güvenliğini hem de sistemin bütünlüğünü korur.

Toroid Akım Trafosunun Çalışma Prensibi

Toroid akım trafosu, faz ve nötr iletkenler üzerinden geçen akımları ölçer. Normal koşullarda, fazdan çıkan akım miktarı nötrden dönen akıma eşittir ve bu durumda trafoda herhangi bir manyetik alan oluşmaz.

Ancak bir kaçak akım veya toprak teması meydana geldiğinde, akımlar arasında fark oluşur. Bu fark trafonun manyetik alanında bir değişim yaratır ve trafonun sekonder çıkışında bir sinyal oluşur.

Bu sinyal, kaçak akım rölesine (RCD) iletilerek devrenin otomatik olarak açılmasını sağlar. Böylece hem ekipmanlar hem de insanlar elektrik çarpması riskine karşı korunur.

Toroid Akım Trafolarının Temel Özellikleri

Modern toroid akım trafoları, yüksek hassasiyet ve güvenlik için özel malzemelerle tasarlanır. Aşağıda bu trafoların öne çıkan teknik özellikleri yer almaktadır:

Primer akım aralığı: 5A - 3000A arası sistemlerde kullanılabilir
Kaçak akım algılama aralığı: 10 mA - 30A
Çıkış tipi: 1V, 2V veya 50mA sekonder sinyal
Hassasiyet sınıfı: Class 0.5 veya 1
Yalıtımlı toroidal gövde (genellikle epoksi veya ABS malzeme)
Açılır (split-core) veya sabit halka tip seçenekleri
IEC 62020 ve CE standartlarına uygunluk
Nem, toz ve ısıya dayanıklı yapı (IP20 - IP65 koruma sınıfı)

Bu özellikler, toroid akım trafolarını hem kompanzasyon panolarında hem de enerji izleme sistemlerinde güvenilir hale getirir.

Toroid Akım Trafosu Türleri

Toroid trafolar, kullanım alanına ve montaj ihtiyacına göre farklı modellerde üretilir. Datech Market'te bulabileceğin başlıca toroid akım trafosu çeşitleri şunlardır:

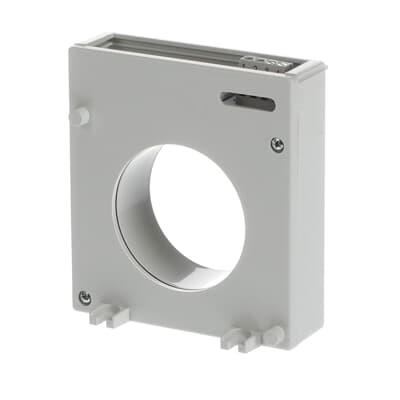

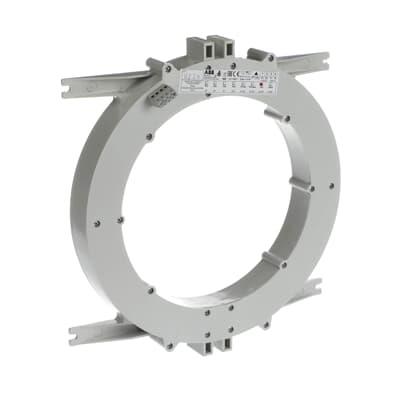

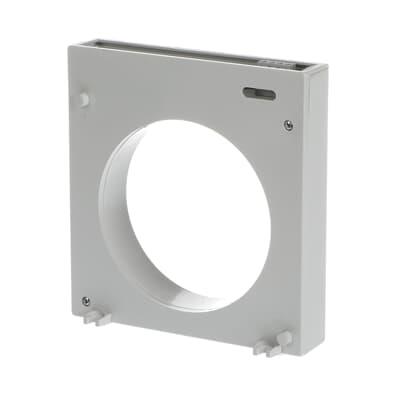

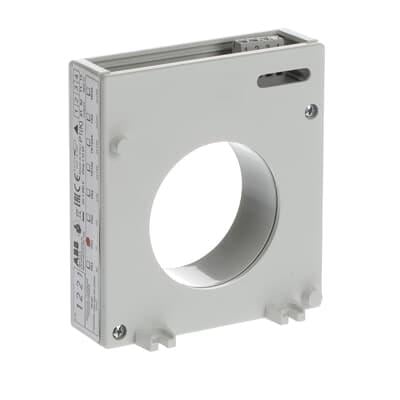

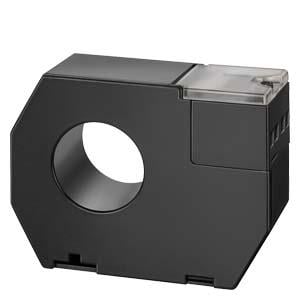

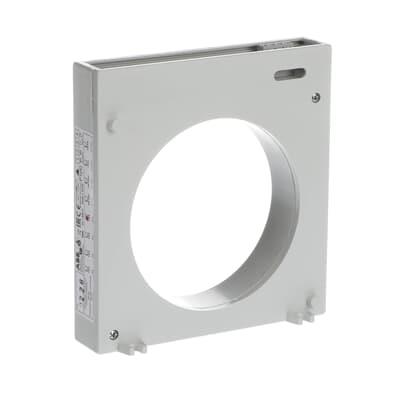

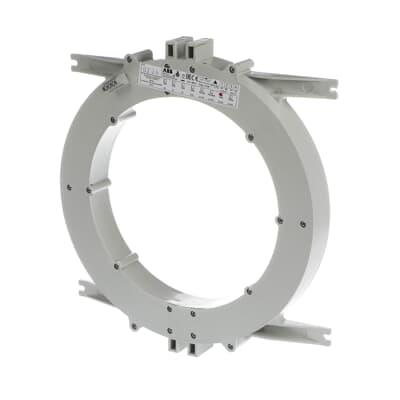

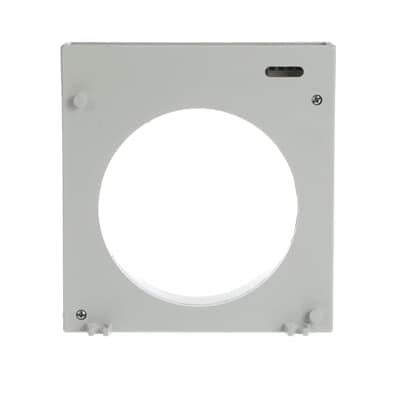

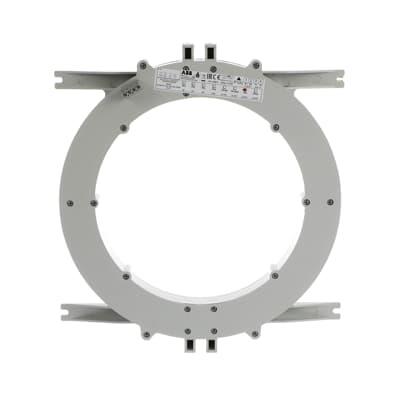

Sabit Halka Tip Toroid Akım Trafosu

Kablo veya bara, trafonun ortasından geçirilerek montaj yapılır. En klasik ve yaygın kullanılan modeldir.

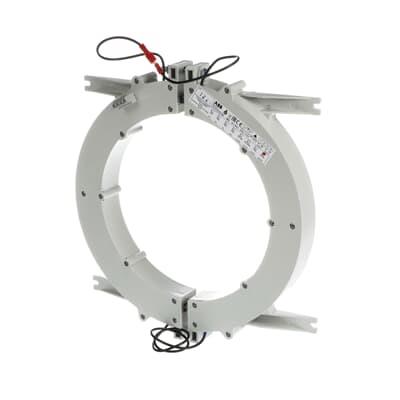

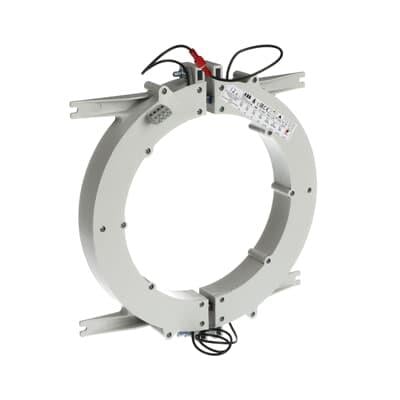

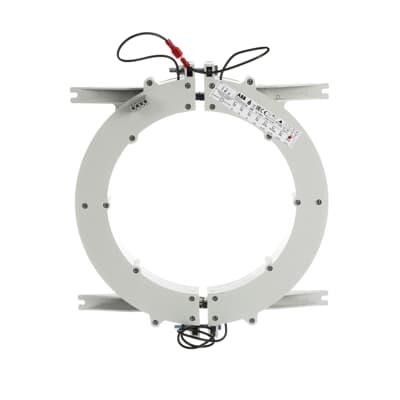

Açılır Tip (Split-Core) Toroid Akım Trafosu

Mevcut devreye enerjiyi kesmeden monte edilebilir. Özellikle aktif sistemlerde bakım ve genişletme işlemleri için idealdir.

Ölçüm Tipi Toroid Trafolar

Kaçak akım yerine akım farkını ölçmek için kullanılır. Enerji analizörleri ve ölçüm cihazlarıyla uyumlu çalışır.

Diferansiyel Akım Toroidleri

Toprak kaçaklarını tespit etmek üzere kaçak akım röleleriyle birlikte çalışır. İnsan hayatını koruma odaklı sistemlerde kullanılır.

Toroid Akım Trafolarının Kullanım Alanları

Toroid akım trafoları, elektrik güvenliği ve enerji izleme sistemlerinin önemli bir parçasıdır. Başlıca kullanım alanları şunlardır:

Kaçak akım koruma sistemleri (RCD / RCCB devreleri)
Kompanzasyon panoları
Enerji analizörleri ve izleme sistemleri
Sanayi tesisleri ve fabrika otomasyonları
Hastaneler, AVM'ler, ofis binaları
Güneş enerjisi santralleri (inverter koruma devreleri)
Veri merkezleri ve UPS sistemleri

Bu trafolar, özellikle yüksek güvenlik gerektiren tesislerde kaçak akım tespiti için vazgeçilmezdir.

Toroid Akım Trafosu Kullanmanın Avantajları

Toroid trafolar, sistem güvenliği ve enerji yönetimi açısından birçok avantaj sunar.

Kaçak akım ve toprak hatalarını anında algılar.
İnsan ve ekipman güvenliğini sağlar.
Enerji analizörleriyle birlikte çalışarak sistem kararlılığını artırır.
Yüksek ölçüm doğruluğu ve hassasiyet sağlar.
Uzun ömürlü ve bakım gerektirmeyen tasarıma sahiptir.
Kompanzasyon sistemlerinde dengesiz yüklerin tespitini kolaylaştırır.
Açılır tip modellerle enerji kesintisi olmadan montaj yapılabilir.

Bu avantajlar, toroid trafoları modern elektrik sistemlerinin vazgeçilmez ölçüm elemanı haline getirir.

Toroid Akım Trafosu Seçerken Dikkat Edilmesi Gerekenler

Toroid trafosu seçimi, doğru ölçüm ve güvenlik açısından kritik öneme sahiptir. Seçim yaparken aşağıdaki kriterlere dikkat edilmelidir:

Primer akım değeri (A)
Kaçak akım algılama eşiği (mA veya A)
Çıkış tipi (1V, 2V, 50mA vb.)
İç çap ölçüsü (kablo veya bara kalınlığına göre)
Montaj tipi (açılır / sabit halka)
IEC 62020 ve CE standart uygunluğu
Röle veya analizörle uyumluluk

Bu teknik kriterlere uygun ürün seçimi, sistemin güvenli ve hatasız çalışmasını sağlar.

Datech Market'te Toroid Akım Trafosu Modelleri

Datech Market, yüksek hassasiyetli ölçüm ve kaçak akım tespiti için geniş toroid akım trafosu yelpazesi sunmaktadır. Ürünlerimiz;

Uluslararası standartlara (IEC, CE) uygun,
Yüksek doğruluk sınıfına sahip,
Kompanzasyon panolarına tam uyumlu,
Farklı çap ve akım aralıklarıyla zengin model seçeneklerine sahip,
Uzun ömürlü, dayanıklı ve kolay monte edilebilir yapıdadır.

İster kaçak akım tespiti ister enerji analizör entegrasyonu için olsun, Datech Market'te sisteminize en uygun toroid trafosu modelini kolayca bulabilirsiniz.

Genel Değerlendirme: Elektrik Güvenliğinde Hassas Koruma

Toroid akım trafoları, modern elektrik sistemlerinde güvenliğin ve hassas ölçümün temeli olarak öne çıkar. Kaçak akım tespiti, toprak koruması ve enerji izleme görevlerini kusursuz şekilde yerine getirerek, hem insan hem de ekipman güvenliğini sağlar.

Datech Market, yüksek kaliteli toroid trafolarıyla endüstriyel ve ticari uygulamalarda güvenilir çözümler sunmaya devam ediyor. Enerji güvenliğini garanti altına almak ve kaçak akım riskini minimuma indirmek için Datech Market'in toroid akım trafosu modellerini tercih edin.
